КПБП? кабель нефтепогружной






Материал жилы медь
Заполнитель отсутствует
Экран отсутствует
Броня есть

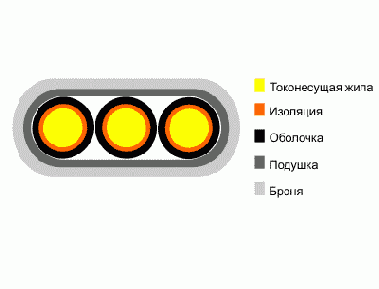

Жила ? три параллельно уложенные медные проволоки 1 класса

Изоляция ? полиэтилен высокого давления

Оболочка ? полиэтилен высокого давления

Подушка ? спирально наложенные ленты из прорезиненной ткани

Броня ? бронепокров из стальной оцинкованной ленты, наложенной с положительным перекрытием, имеющий ступенчатый профиль

Назначение:

для питания электродвигателей погружных нефтенасосов переменным напряжением 3300 В (сечением 6 мм2 ? 2500 В).

Условия эксплуатации и монтажа:

рабочая температура

- в условиях пластовой жидкости ? не более +90 °С;

- на воздухе ? от -60 до +50 °С;

преимущественные области применения ? в условиях воздействия пластовой жидкости с газовым фактором не более 0,5 м3/кг при давлении не более 25 МПа. Кабели не обладают грузонесущей способностью, поэтому во избежание обрывов при спуске в скважину их крепят хомутами к насосно-компрессорной трубе;

раздавливающее усилие ? не менее 156,8 кН

гарантийный срок эксплуатации ? 2 года

Электрические характеристики:

сопротивление изоляции токопроводящих жил на 1 м длины при температуре 20 °С, Ом, не более ? 1,0;

сопротивление изоляции на 1 м длины:

при температуре 20 °С, МОм, не менее ? 1200;

при температуре 90 °С, МОм, не менее ? 100 при приемке и поставке и 15 при хранении и эксплуатации.
